Teknik Resim - 2 (Tangency Problems)



    Teknik Resim olarak adlandırdığımız konu birçok tasarımı kapsamaktadır. Bu tasarımları da ayriyeten sınıflandırıyoruz. Sınıflandırdığımız tasarımlardan en zoru da ele aldığımız "Tangency Problems"dir. Bu kadar zor olmasının en büyük sebebi karmaşık ilişkilerin bir bütünü oluşturmasıdır. Haliyle teknik resimlerde de bu tarz karmaşık tasarımları okuyup anlamakta işimizi haliyle zorlaştırmaktadır. Tasarımcılar olarak bu tarz karmaşık gelen çizimlere daha fazla vakit ayırdığımız için bu alanı farklı bir sınıflandırma ile taçlandırdık.

    Tangency Problems olarak bildiğimiz konuda genel kapsamda teğet ilişkileri kullanmaktayız. Teğet ilişkisini vermek için daire veya yay komutunu kullanmanız başlı başına bu konuda tasarım gerçekleştirdiğiniz anlamına gelir. Tabi daire veya yay komutlarının dışındaki birçok komutta da teğet ilişkileri vermeniz mümkündür. Bunlardan bir tanesi de yuva (slot) komutudur. Yuva komutunu incelediğinizde uç kısımlarının yarım daireden oluştuğunu göreceksiniz. Bu durumda teğet ilişkisi vermek için bir imkanınız olacak.

    Genel anlamda özetlemek gerekirse Teknik resimde Tangency Problems olarak adlandırdığımız bu tarz tasarımların daire veya yay ile bağlantısı varsa teğet ilişkisi verebilecek durumda oluyoruz.  AutoCAD, Catia, Solidworks, Siemens NX veya Creo gibi tasarım programlarında da bu konu başlığında tasarımlar gerçekleştiriyoruz.

2 Boyutlu Teknik Çizimlerde Tangency Problems'in Yeri

 Teknik resimde 2 boyutlu tasarımlar olarak bildiğimiz içerik aslında bu konunun bir üst sınıflandırılmasıdır. Çizgi, daire, dikdörtgen, yuva, yay gibi komutlar 2 boyutlu tasarımı oluşturan başlıca komutlar olarak bilinir. Bu komutların her biriyle farklı farklı teknik resimler oluşturulabilir. Oluşturmuş olduğumuz her çizim aslında 2 boyutlu bir tasarımdır. Tasarımlar içerisinde de farklı ilişkiler kullanmaktayız bunlardan birkaçı tasarıma konum kazandırırken bazıları da formunu düzeltme işimize yarar.



    Tangency Problems'e dahil edeceğimiz yay ve daire komutu da 2 boyutlu tasarımın ana etkenleridir. Fakat bunlarla birlikte teğet ilişkisi devreye girince 2 boyutlu tasarımda bir alt başlık ortaya doğdu. Bu alt başlıkta Tangency Problems'dir. Bu blogdaki içerikleri incelediğinizde de yay, daire ve yuva komutuyla oluşturulmuş birçok tasarım göreceksiniz.

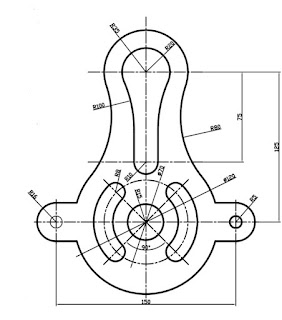

Tangency Problems - 1 (Daire, Yay ve Yuva Komutu)



Tangency Problems - 2 (Daire, Yay ve Yuva Komutu)



Tangency Problems - 3 (Daire, Yay ve Çokgen Komutu)
